LMV 322 Высокоскоростные интегрально-сменные насосы Вертикальный центробежный насос для перемещения жидкости

LMV 322 Высокоскоростные интегрально-сменные насосы Вертикальный центробежный насос для перемещения жидкости

Наименование марки: Sunstrand
Номер модели: ЛМВ-322
МОК: 1
Цена: обсуждаемый
Условия оплаты: T/T
Возможность поставки: 10 комплектов/месяц
Подробная информация
Место происхождения:
Китай
Сертификация:
IOS9001/IOS9002/CUTR
Название продукта:
Высокоскоростные насосы с шестерней LMV 322
Максимальное всасывающее давление:
4,0 МПа
Особенность:
Совместимость с Sundyne
Максимальная мощность двигателя:
37КВт
Приложение:
Перекачка жидкости
Рабочая температура:
-130~+340°C
Упаковывая детали:
Деревянный корпус
Поставка способности:
10 комплектов/месяц
Выделить:

Высокоскоростные насосы с интегральным приводом

,

LMV322 Насосы с интегральной передачей

,

Центробежный насос для перемещения жидкости

Описание продукта
Насос LMV 322 высокоскоростной с интегрированным редуктором, вертикальный центробежный насос для перекачки жидкостей
LMV322 Высокоскоростной вертикальный центробежный насос для задач перекачки жидкостей
В процессах перекачки жидкостей в нефтехимической и энергетической отраслях LMV 322 широко признан как сердце мощности. По сравнению с LMV 311, он предлагает более высокую мощность (до 336 кВт / 450 л.с.), специально разработанный для высокопроизводительных, сверхвысоконапорных тяжелых условий эксплуатации.
Опираясь на 18 лет опыта в отрасли, Sunstrand успешно вывел локализованную замену LMV 322 на новый уровень. Основываясь на базе данных, собранной из 20 000 единиц, поставленных по всему миру, мы достигли не только 100% физической взаимозаменяемости с оригинальной моделью, но и собственных улучшений в теплоотводе редуктора и распределении нагрузки на подшипники.
Основные технические преимущества LMV 322
1. Экстремальная эффективность перекачки жидкостей
Основу конструкции LMV 322 составляет одноступенчатая высокоскоростная гидравлическая модель. Интегрируя редуктор с повышением скорости до требуемого технологического уровня, он обеспечивает сверхвысокий напор 1828 м (6000 футов) при производительности 114 м³/ч (500 галлон/мин). Это делает его идеальным для тяжелых условий перекачки жидкостей и напорной перекачки на большие расстояния.
2. Усиленная конструкция интегрированного редуктора
Для более высокой выходной мощности LMV 322 Sunstrand применяет:
  • Система принудительной смазки - Стандартный высокоэффективный масляный насос, обеспечивающий непрерывное, стабильное охлаждение зубчатых колес и подшипников при высоких скоростях и больших нагрузках.
  • Высокоточные зубчатые передачи - Зубчатые колеса, шлифованные по классу AGMA 12, минимизирующие механические потери и повышающие тепловую эффективность на 15% по сравнению с обычными запасными частями.
3. Превосходная устойчивость к кавитации
При перекачке жидкостей колебания уровня в резервуаре часто приводят к недостаточному эффективному положению всасывания (NPSH). Наш LMV 322 может быть опционально оснащен высокоэффективным индуктором Sunstrand, который значительно снижает требуемый NPSH (NPSHr), обеспечивая плавную перекачку летучих химических сред даже при низком давлении на всасывании.

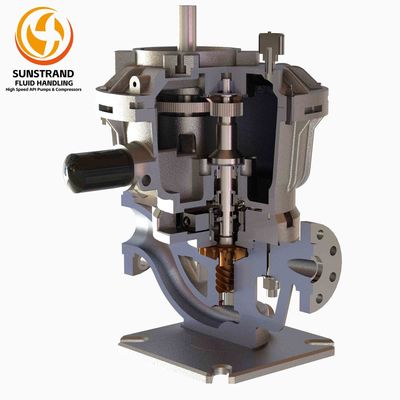

Производительность и разрез
LMV 322 Высокоскоростные интегрально-сменные насосы Вертикальный центробежный насос для перемещения жидкости 0
LMV 322 Высокоскоростные интегрально-сменные насосы Вертикальный центробежный насос для перемещения жидкости 1
LMV 322 Высокоскоростные интегрально-сменные насосы Вертикальный центробежный насос для перемещения жидкости 2
Применение
1. Нефтепереработка и нефтехимия: высоконапорная гидрообработка и рефлюкс
В установках гидрокрекинга или гидроочистки технологическая среда обычно находится под высоким давлением (>10 МПа) и часто при повышенных температурах.
  • Проблема отрасли: Обычные многоступенчатые насосы склонны к радиальному дисбалансу сил при низких расходах, что приводит к частым отказам подшипников.
  • Решение Sunstrand: LMV 322 использует вертикальную интегрированную высокоскоростную архитектуру API 610 (OH6). Одноступенчатая высокоскоростная крыльчатка устраняет межступенчатые помехи, присущие многоступенчатым насосам. При работе с риформатом или нафтой для рефлюкса его эксплуатационная стабильность была подтверждена долгосрочными полевыми данными от 20 000 единиц, особенно при работе с тяжелыми маслами с удельным весом (SG) от 1,58 до 1,65.
2. Энергетический транспорт и терминалы СПГ/СУГ (криогенная перекачка и перекачка жидкостей)
Крупномасштабная перекачка жидкостей требует насосов с отличной всасывающей способностью, особенно при работе со сжиженными газами вблизи их давления паров.
  • Проблема отрасли: Колебания давления на всасывании легко вызывают кавитацию, повреждая высокоскоростные крыльчатки.
  • Решение Sunstrand: Мы оснащаем LMV 322 индуктором с высокой эффективностью, оптимизированным с помощью CFD. Во время операций по разгрузке СПГ или пиковых операций по сжиженному газу эта технология снижает NPSHr более чем на 50%. В результате, даже при низких уровнях в резервуаре и минимальном всасывающем напоре, насос Sunstrand поддерживает полную производительность перекачки на уровне 114 м³/ч, обеспечивая бесперебойную работу по погрузке/разгрузке.
3. Тонкая химия: дорогостоящие и токсичные среды (MDI/TDI и опасные жидкости)
В производственных линиях изоцианатов (MDI/TDI) или этиленоксида среды либо высокотоксичны, либо чрезвычайно ценны, что требует практически абсолютного отсутствия утечек.
  • Проблема отрасли: Любой отказ механического уплотнения приводит не только к дорогостоящей потере продукта, но и к нарушению экологических норм и правил безопасности.
  • Решение Sunstrand: В соответствии с API 682, мы поставляем индивидуальные полностью закрытые двойные системы механических уплотнений для химической промышленности. В сочетании с 18-летним опытом Sunstrand в подборе уплотнений мы используем систему мониторинга барьерной жидкости, которая непрерывно отслеживает давление в камере уплотнения в режиме реального времени. Как только обнаруживается даже незначительная аномалия давления, система выдает раннее предупреждение, обеспечивая полную изоляцию опасных химикатов от атмосферы.
4. Морские платформы и FPSO
Пространство на морских платформах чрезвычайно дорого, и оборудование должно выдерживать сильные вибрации и коррозию.
  • Проблема отрасли: Тяжелые основания горизонтальных насосных установок увеличивают собственный вес платформы, а коррозия от солевого тумана серьезно влияет на срок службы оборудования.
  • Решение Sunstrand: Вертикальная компоновка LMV 322 занимает всего 30% площади по сравнению с обычными горизонтальными насосами, значительно снижая нагрузку на конструкцию платформы. Для условий воздействия солевого тумана мы предлагаем специальные сплавы покрытий и полностью нержавеющие мокрые части (материалы A-8, A-9), обеспечивая расчетный срок службы корпуса насоса более 10 лет в экстремальных морских условиях.
Перспектива отраслевого эксперта: почему важна технологическая пригодность
"Данные надежнее обещаний."
Многие заменяющие модели фокусируются только на соответствии паспортным параметрам, но Sunstrand фокусируется на широкой адаптивности к технологическим процессам. При перекачке жидкостей колебания расхода являются нормой. Наш LMV 322 с его системой привода с редуктором класса AGMA 12 гарантирует, что спектры вибрации остаются в безопасных пределах в диапазоне расхода от 30% до 110% от расчетного расхода.
Это точное понимание сценариев применения основано на нашем 18-летнем глубоком анализе 20 000 точек фактических условий эксплуатации. Мы предоставляем не просто оборудование, заменяющее оригинальное - мы гарантируем детерминированную производительность для всего вашего процесса.
Упаковка и доставка
Упаковка продукта:
  • Один высокоскоростной вертикальный центробежный насос LMV322
  • Руководство пользователя и инструкции по установке
  • Инструкции по безопасности и предупреждения
Доставка:
Срок доставки В течение 6 месяцев
Вес при транспортировке 75 кг
Габариты при транспортировке 120*80*100 см (зависит от каждого насоса)
Перевозчик UPS или FedEx или Cargo
Варианты доставки Стандартная или ускоренная
Часто задаваемые вопросы
В: Может ли Sunstrand LMV 322 быть установлен непосредственно на существующую опорную плиту Sundyne?
О: Абсолютно. Наш LMV 322 обеспечивает 100% геометрическую взаимозаменяемость по расстояниям между центрами фланцев, расположению отверстий для болтов опорной плиты и соединениям трубопроводов уплотнений. Вы можете завершить модернизацию или замену без каких-либо изменений в существующем технологическом трубопроводе, что значительно снижает затраты на проектирование модернизации.

В: При работе на высокой мощности, как вы обеспечиваете стабильность механического уплотнения?
О: Отказ уплотнения является основной причиной незапланированных простоев при перекачке жидкостей. Sunstrand LMV 322 оснащен независимой камерой уплотнения, соответствующей API 682 и имеет оптимизированную динамическую жесткость корпуса подшипника, контролируя прогиб конца вала в пределах микрон. В сочетании с 18-летним опытом поставок мы рекомендуем оптимальный план промывки (например, План 11 или 53A) для вашей конкретной жидкости, обеспечивая срок службы уплотнения более 25 000 часов.

В: Как Sunstrand доказывает надежность материалов в качестве альтернативной модели?
О: Достоверность обеспечивается полной прослеживаемостью. Каждый насос Sunstrand поставляется с отчетами об испытаниях материалов EN 10204 типа 3.1 (MTR). Все отливки, контактирующие с давлением, проходят ультразвуковой или радиографический контроль. Для высоконапорных перекачивающих систем мы добавляем динамическое испытание под давлением для проверки отсутствия утечек при давлении в 1,5 раза выше рабочего.
